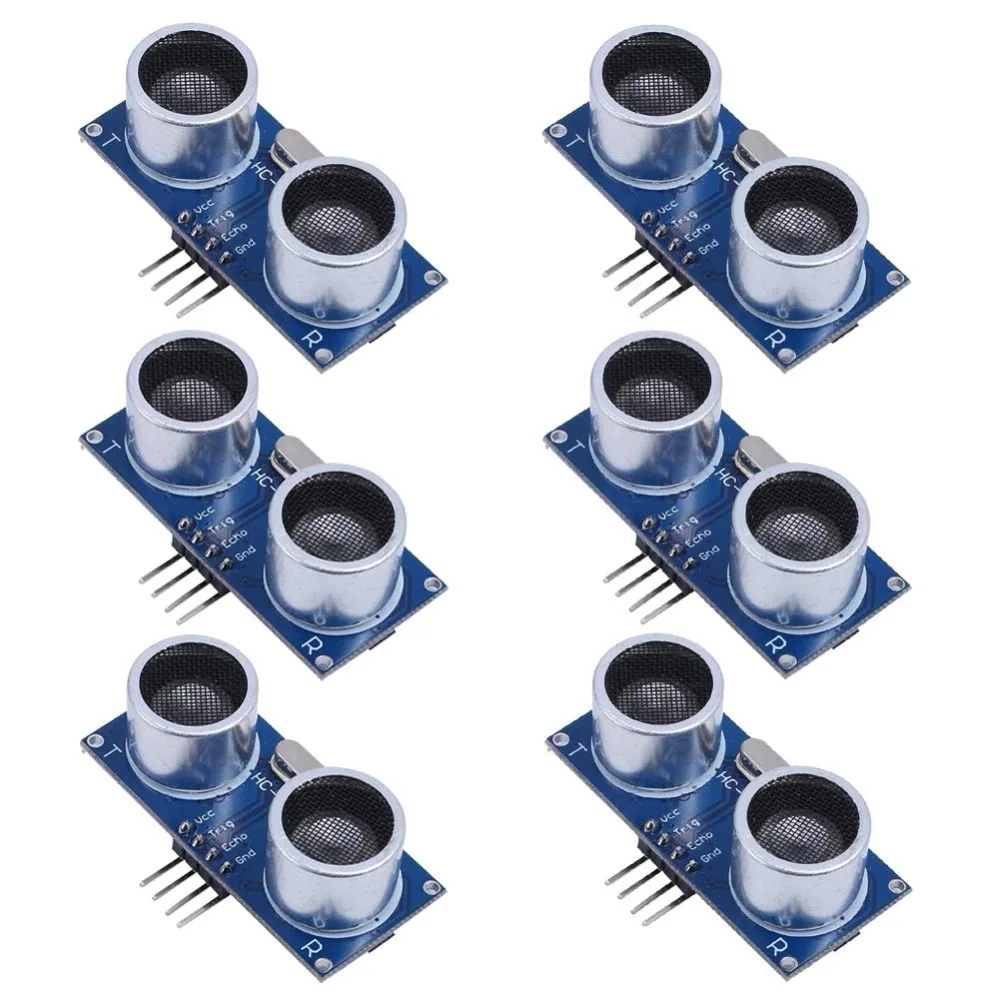

ультразвуковой детектор волн «от» до мира, модуль наклона, микроконтроллер PICAXE, датчик hc sr04, для датчика расстояния arduino

Артикул: QQ89324
Рейтинг:
(0 голосов)
125 руб.
Количество:
поделиться

TF

1, производительность этого модуля является стабильным и точным измерением расстояния. И сравнимый зарубежный SRF05, SRF02 Ультразвуковой модуль диапазона. Точность модуля, слепые пятна (2 см) очень близкие, Стабильное измерение расстояния является сильным на основе этого продукта успешно на рынке! Этот модуль полностью скромные емкость GH-311 модуля анти-вор



Две основные технические параметры:

1. Напряжение: 5 в пост. Тока 2: тихий ток: <2 мА

3: Уровень выходного сигнала: выходному проводу high-5V 4: Уровень: конец с напряжением 0 В

5: Угол индукции: не более 15 градусов: Дальность обнаружения: 2 см-450 см



7: пройденное расстояние в Высокая точность: до 0,3 см



Панельная проводка, VCC, trig (управляющая сторона), echo (приемный конец), выход (пустые ножки), GND



Примечание: внутренний Тяговый резистор 10K, штифт порта микроконтроллера пониженного хода, а затем к импульсному сигналу 10us.



Выходной штифт для этого модуля в качестве выходных штифтов переключателя, когда модуль защиты от кражи, Ротационные модули не используют эту ножку!



Примечание: модуль должен быть вставлен, к сожалению, печатная плата снова заряжена, и избежать высокой неисправности, если они вновь заряжены, прежде чем они решат.



Этот модуль может быть предоставлен, начиная с программы: C51, PIC18F877 микроконтроллера Yoshitatsu три примера для тестирования MCU.



3 модуль URF04 работает:



(1) IO триггер, диапазон до, как правило, 10us высокого сигнала;



(2) модуль автоматически отправляет восемь прямоугольных волн 40 кГц, автоматически обнаруживает, возврат сигнала;



(3) сигнал для возврата на высокий IO-выход, высокая длительность ультразвукового времени от запуска до возврата.



Тестовое расстояние = (время, высокая * скорость звука (340 м/с) / 2;



Этот продукт прост в использовании, и управляющий порт выше 10US, вы можете дождаться высокой выходной мощности в приемном порте. Можно открыть выход, чтобы открыть таймер, можно прочитать, когда этот порт переходит на низкое значение таймера для времени, начиная с расчетного расстояния. Такой непрерывный цикл измерений, вы двигаетесь, чтобы измерить ценность, которую мы можем достичь ~



Модуль работает:



(1) IO триггер, диапазон до, как правило, 10us высокого сигнала;



(2) модуль автоматически отправляет восемь прямоугольных волн 40 кГц, автоматически обнаруживает, возврат сигнала;



(3) сигнал для возврата, высокий IO-выход, высокая длительность



Ультразвуковое время от запуска до возврата. Тестовое расстояние = (время, высокая * скорость звука (340 м/с) / 2;61CCcKl62sL._SL1001_616mKhumCVL._SL1000_612A9E3Y73L._SL1000_61UXjrXXnhL._SL1000_61VGW1N2OUL._SL1000_
