CUAV CAN PDB V2.5 многофункциональная платформа автопилота + X7 Core/ X7 Pro Core автопилот Контроллер полета для беспилотного летательного аппарата

CUAV CAN PDB V2.5 Многофункциональный автопилот Baseboard + X7 Core/ X7 Pro Core Контроллер полета для дрона

Два варианта

Шина CAN с сердечником X7

Шина Can с сердечником X7 Pro

Описание:
Банка
PDB-это новый интегрированный Полетный контроллер, несущая плата CUAV, которая
Сочетает в себе функции платы управления полетом и мощности
Распределительная плата. Когда он сочетается с ядром, он может обеспечить
Функции автоматического вождения для UAVs/беспилотных автомобилей/беспилотных кораблей
И другого оборудования, и в то же время обеспечивает 10 резервных основных
Источники питания, 5V/6A и 12V/4A выходная мощность.

Будь то
Дизайн цепи или аппаратные рабочие материалы, может PDB является лидером в
Полетный контроллер несущей платы и распределительные платы питания. Спасибо
К сверхтолстой медной и толстой луженой печатной плате, она может обеспечить до
180a постоянного рабочего тока для любого устройства. В собственной разработки
TTI алгоритм достигает 0.1A тока и 0,05 V прибор для измерения напряжения
Точность сопоставима с точными инструментами.

Основные функции продукта:
1. Поддержка 10 ~ 62 в ультра-широкий вход напряжения
2. Непрерывный ток: 180A
3. Точно измерять напряжение и ток, точность измерения тока в 110A является 0.1A, напряжение, точность определения его местонахождения составляет 0,05 V
4. Выход 14 сервоканалов
5. Двойной регулируемый выходной интерфейс: он может обеспечить до 5 В/6A, 12 В/4A Выходная мощность для периферийных устройств
6.
Сверхтолстая медная и толстая жестяная печатная плата может эффективно уменьшить
Нагрев, вызванный внутренним сопротивлением цепи под высоким
Ток
7. Светодиодный индикатор питания, визуально указывающий статус Напряжения Lipo
8. Ультра низкое давление падение 10 основной выходной мощности
9.
Будущее обновление поддерживает больше функций, таких как высокоточная мощность
Потребление статистики и переходное энергопотребление толчок

Преимущества:
-
Отличная теплоотдача и ток-Грузоподъемность: сверхплотная
Медный слой PCB обеспечивает отличную пропускную способность тока, окно
Тонировка уменьшает внутреннее сопротивление и улучшает теплоотдачу
Емкость
-78 Вт UBEC Регулируемый Выход: как правило, UBEC
Распределительная плата имеет только регулируемую выходную мощность 1-2 А, и CAN PDB
Может обеспечить регулируемую выходную мощность до 5 В/6а и 12 В/4A

Параметры оборудования:
-Процессор: STM32F412 100 МГц 512K Flash 256K RAM
-Входное напряжение: 10-62 в (3-15SLipo)
-Точный Диапазон измерения тока: 0-110A
-Максимальный диапазон тока: 0-180A
-5 в регулируемый выход: максимум 6А, стабильный 5А
-12 В регулируемый выход: максимум 4A, стабильный 3,5a
-Количество сервоканалов: 14
-Сигнал приемника дистанционного управления: Поддержка PPM/SBUS/DSM входного сигнала
-Поддержка ядра: V5 +/X7/X7 PRO CORE
-Модель: Поддержка неподвижного крыла/3-8 ротора/вертолета/VTOL вертикального взлета и посадки/беспилотных транспортных средств/беспилотных лодок и т. Д.
-Прошивка: для прошивки ArduPilot 4.0.0 и выше Px4, встроенная прошивка 1.11.0 и выше
-Рабочая температура: от-20 до 100 ℃
-Размер: 12 см (длина) x 10 см (ширина) x 1,2 см (высота)
-Вес: 163 г (включая вес проволоки)
-Длина провода: 30 см (без клеммы)

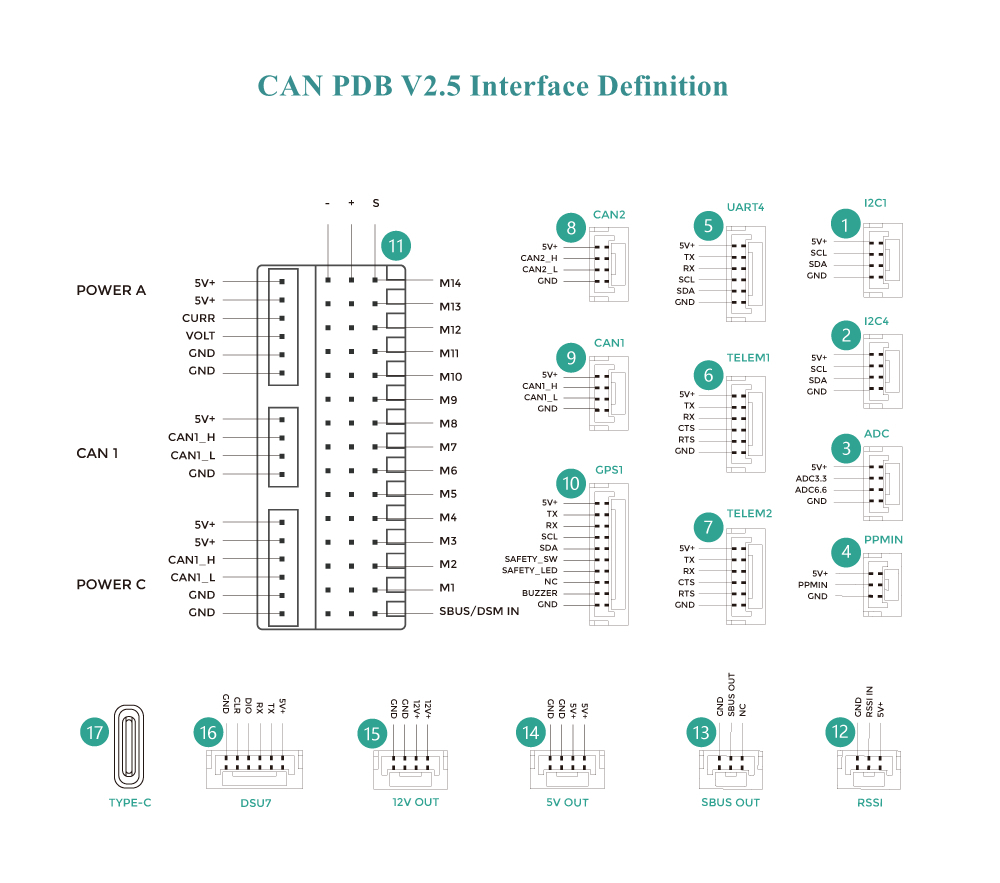

Основной интерфейс:
-Интерфейс USB: 1 (type-c)
-Серийный порт UART: 5 (включая gps/uart4/telem1/telem2/delight)
-Стандартная Шина CAN: 2
-Шина I2C: 3
-SBUS/DSM IN: 1 (DuPont head)
-PPM_IN: 1
-Выход ШИМ: 14 (головка DuPont)
-ADC3.3: 1
-ADC6.6: 1
-SBUS OUT:
-RSSI: 3,3 V аналогового напряжения (этот интерфейс является недопустимым при использовании X7/X7 pro core)
-DSU7:1

Посылка включена (для CAN PDB X7 Core):
-1 x CAN PDB V2.5
-1 x X7 Core
-1 x sd-карта 16G
-2 кабеля I2C/CAN
-Кабель ADC3.3-1 шт.
-1 x модуль Pw-Link
-Кабель USB типа C-1 шт.
-1 плата расширения CAN
-1 кабель RSSI (серия x7)
-2 шнура питания 12/5 В выход
-Кабель Dupont-1 шт.
-1 х сигнальный кабель PPM
-6 шестигранных гнезд для грибной головки M2 * 6 с прокладками
-Винты 8 x M3 * 8
-1 акриловая изоляционная доска
-4 x M3 * 12 нейлоновая Мужская головка
-4 x M3 * 12 нейлоновая головка

Примечание:
-Аккумулятор в комплект не входит.
