Радиолинк OSD информация телеметрический модуль PRM-03





Модуль телеметрии OSD передает данные от контроллера полета и показывает данные скорости, подъема, THRO, VOLT, LATI, LONG, ALT, GPS, RSSI, MODE, YAW, ROLL, PITC, DIST на экране дисплея AT9, AT9S, AT10 или AT10II.

1. Введение:

(1). Размер: 27*13 мм
(2). Вес: 6 г (включая провода)
(3). До сих пор телеметрический модуль OSD PRM-03 совместим с контроллером полета PIX и APM.
(4). Поддержка приемников RadioLink R9D, R9DS, R10D, R10DII, R10DS и R12DS.
(5). PRM-03 телеметрическая скорость, подъем, дроссельная заслонка, напряжение, долгота, широта, высота, GPS, RSSI, режим полета, рыхление, рулон, PITC, расстояние.
(6). PRM-03 совместим с батареей 1-12 ячеек (3,7 ~ 50,4 в).

Обратите внимание: старая версия AT9 и AT10 должны обновлять прошивку, если используется PRM-03 для телеметрии OSD информации. Обновление прошивки AT9 до V1.2.6(OSD) или обновление прошивки AT10 до V1.0.6(OSD).

2. Подключение:

(1) Подключите один конец модуля телеметрии PRM-03 к R9D/R9DS/R10D/R10DII/R10DS/R12DS и другой конец к батарее, если вам просто нужно обратное напряжение батареи. Такая же функция, как и RadioLink PRM-01, если вы подключитесь таким образом.
(2) Если вы хотите, чтобы обратная связь скорость, подъем, дроссельная заслонка, напряжение, долгота, широта, высота, GPS, RSSI, режим полета, YAW, ROLL, PITC, информация о расстоянии, Подключите один конец модуля телеметрии OSD PRM-03 к R9D/R9DS/R10D/R10DII/R10DS/R12DS и другой конец к порту TELEM PIX или APM.





PRM-03-07

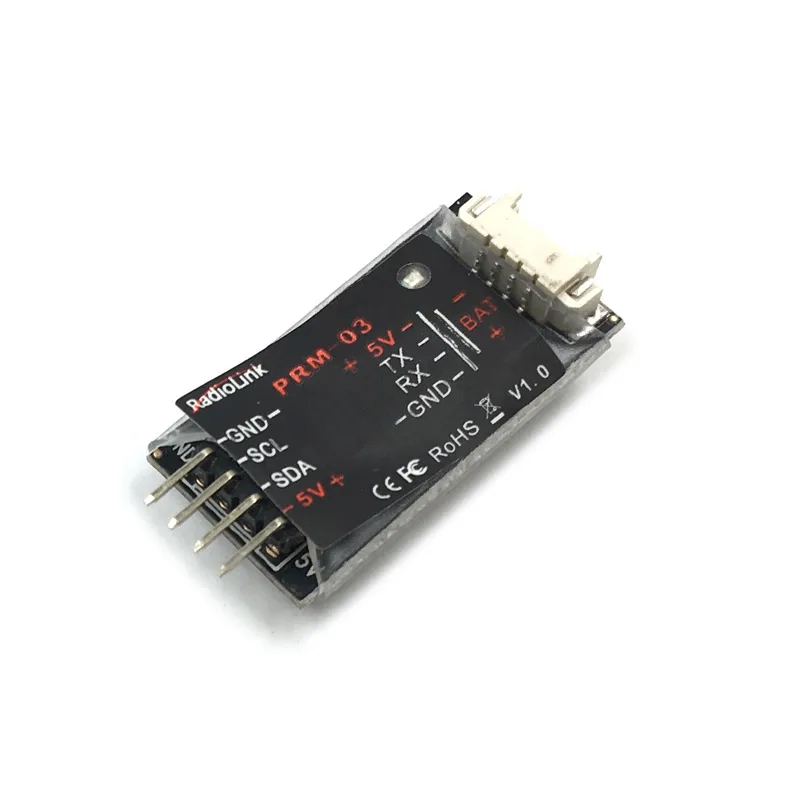

PRM-03-02

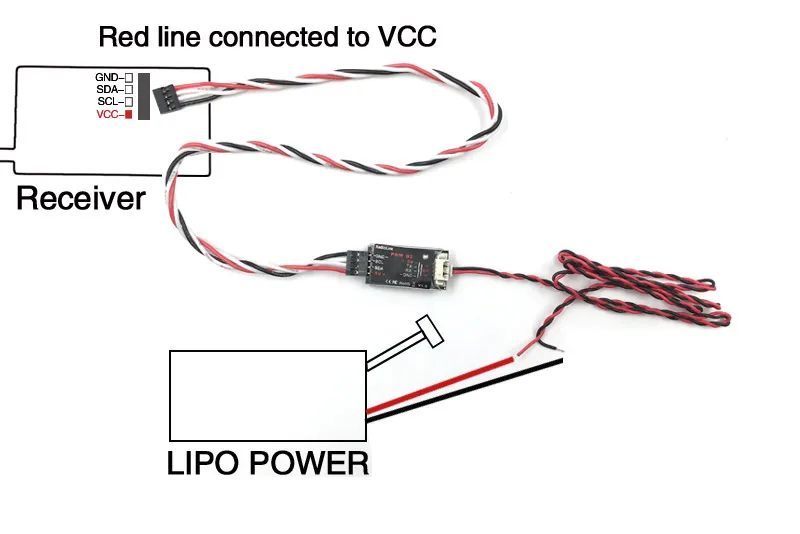

PRM-03-B05

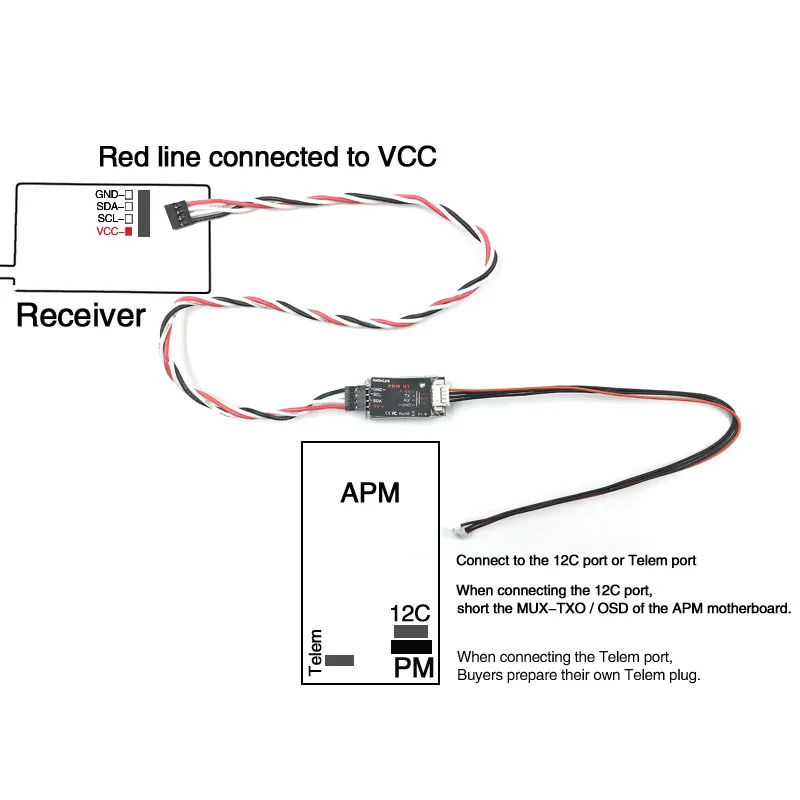

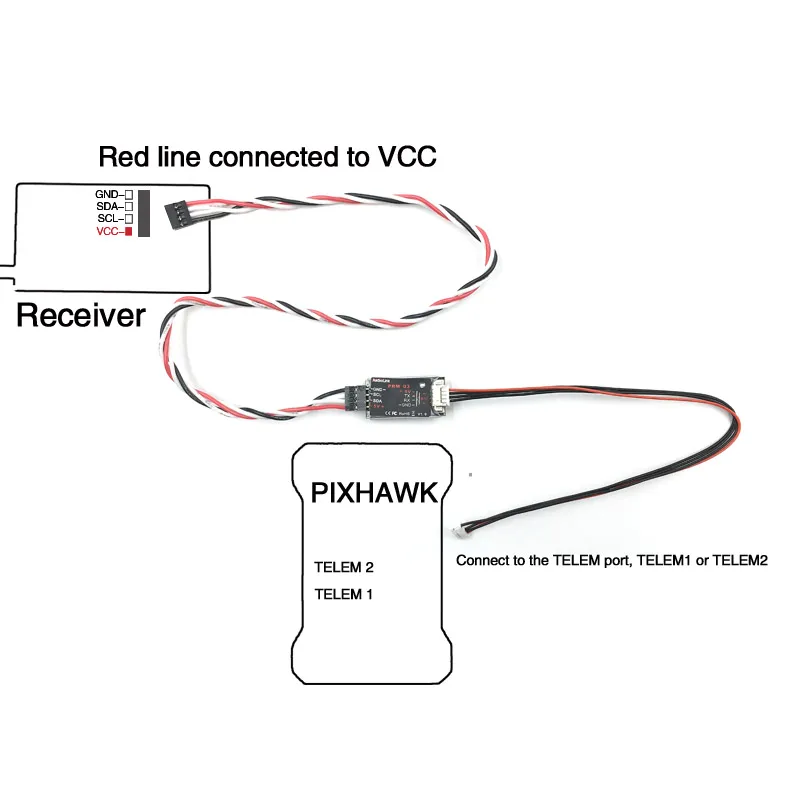

PRM-03-B01PRM-03-B02-APM(1)

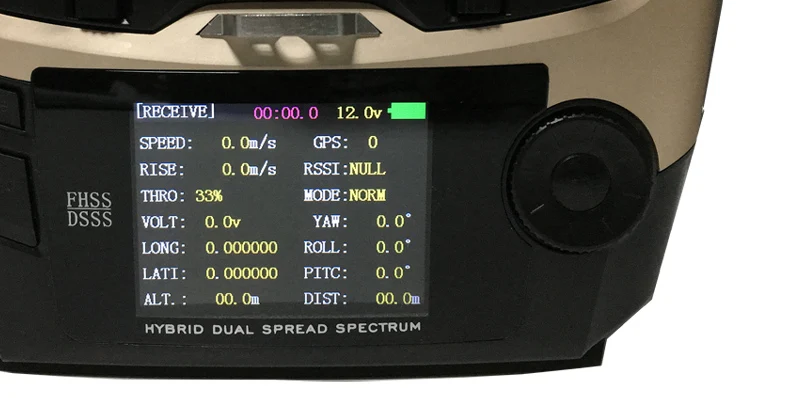

Отображение эффекта (AT9S)

AT9S

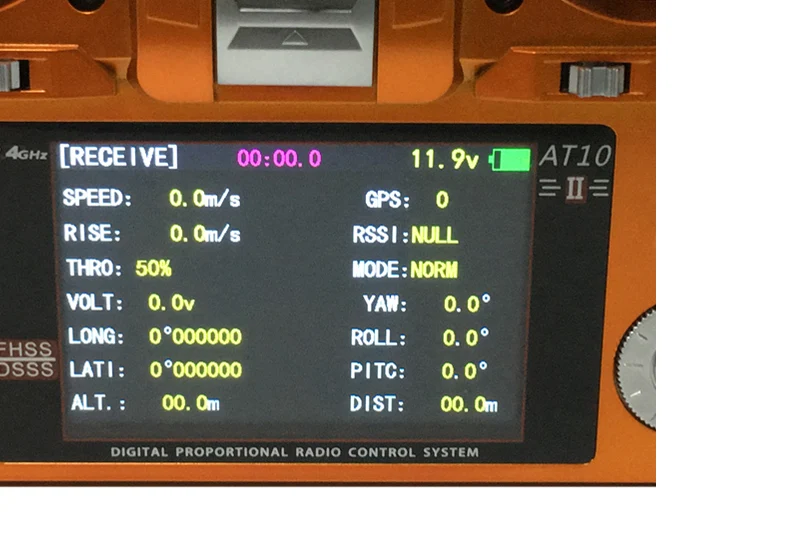

Отображение эффекта (AT10II)

AT10II

Внимание:

1. Нет выхода, если USB Подключите Контроллер полета и компьютер.

2. Нет информации о вольтах при использовании UBEC, должны предложить электричество для полетного контроллера вольтовым амперметром.

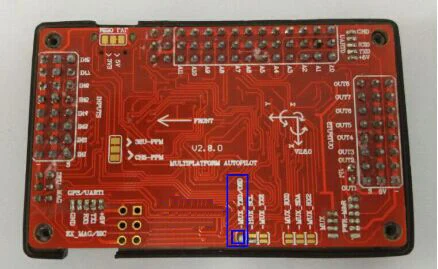

3. Необходимо короткое замыкание MUX-TXO/OSD APM при подключении PRM-03(OSD) к APM.





Нужно короткое замыканиеMUX-TXO/OSD
