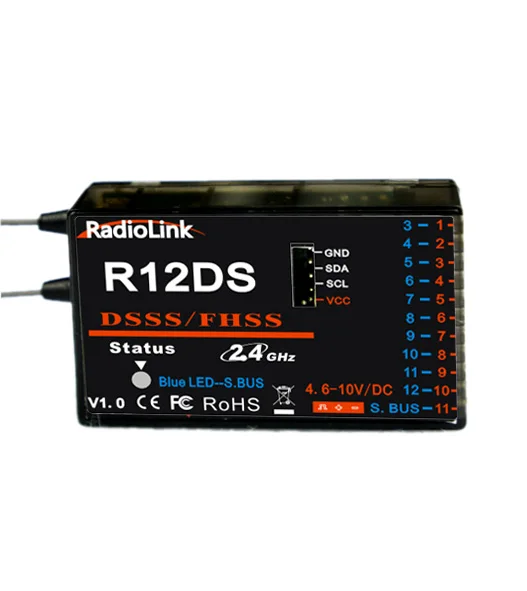

Оригинальный RadioLink R12DS 2,4 ГГц 12CH DSSS и приемник FHSS для RadioLink AT9 AT9S AT10 AT10II передатчик поддержка SBUS PWM

Артикул: QQ99935
Рейтинг:
(0 голосов)
1 468 руб.
Количество:
поделиться

Радиолин R12DS, 2,4G 12 каналов приемника, DSSS и FHSS Спектр распространения работает синхронно, используется для радиолиновых передатчиков AT9, AT9S, AT10 и AT10II. SBUS и PWM сигнал можно работать одновременно.



2016112966758985





Два режима работы сигнала:

Красный светодиод всегда, SBUS и PWM сигнал работают одновременно, 12 каналов полностью.

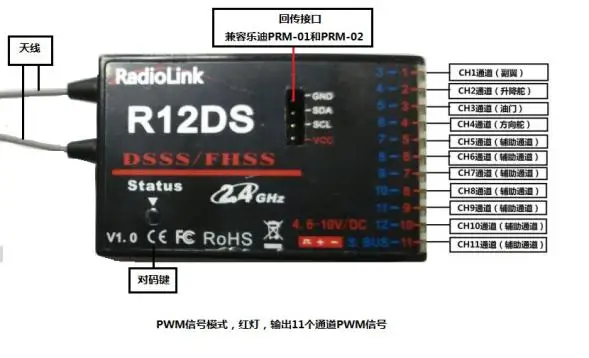

(1) PWM выход сигнала: PWM выход сигнала от строки 1 до строки 10 (CH1 до CH12).

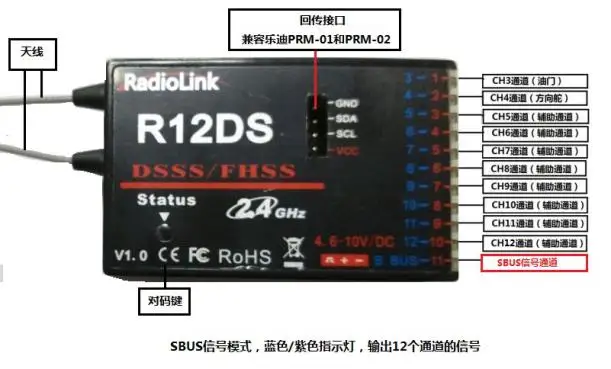

(2) Выход сигнала SBUS: серия eleven поддерживает выход сигнала SBUS.



20161129184227132



Как подобрать код с передатчиком:

1. Поместите передатчик и приемник близко друг к другу в пределах 1 метра.

2. Включите передатчик, затем включите R12DS.

3. Подключите CH3 R12DS к ESC.

4. на R12DS есть черная кнопка, с помощью тонкой палки нажмите кнопку дважды за две секунды и отпустите, приемник начинает мигать, примерно через 8 раз мигает, соответствие кода успеха, когда приемник сигнала всегда включен!



Установка антенны приемника:

1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.

2. Большие модели самолетов могут иметь некоторые металлические детали, препятствующие сигналу; в этом случае антенны должны быть размещены на обеих сторонах модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.

3. Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод, по крайней мере на полдюйма. Коаксиальная часть антенн не должна следовать этим рекомендациям, но не сгибайте ее в небольшом радиусе.

4. Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.

5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.

6. После того, как все вышеуказанные шаги завершатся, светодиодный индикатор будет поворачиваться и держать в красном цвете.

7. Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.

После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.

Подключение к PRM-01 модуля телеметрии



20161129184246683



Технические параметры



1) каналы: 12 каналов: выход 12 каналов сигнала, поддержка SBUS и PWM сигнала синхронно, с красным светодиодом.

2) Рабочее напряжение: 4,8-10 в

3) Рабочий ток: 38-45 мА (Входное напряжение: 5 В)

4) Размер: 50*31,5*14,5 мм

5) Вес: 14 г

6) приемник интегрирует датчик телеметрии, включая силу сигнала и напряжение. Поддержка модуля телеметрии с расширенным напряжением двигателя PRM-01 и модуль PRM-02 могут передавать информацию о GPS, скорости, напряжении и т. д. на AT9/AT9S/AT10/AT10II дисплей при работе с контроллер полёта APM или PIX.

7) точность 4096 секций, 0,25 США за секцию, сервопривод против встряхивания руля.



Включает: R12DS приемник
