HAKRC F411 2 S 10A F4 Flytower 16x16 мм M2 Контроллер полета AIO OSD BEC 2 S 10A BL_S 4в1 ESC для RC Дрон квадкоптер с управлением с видом от первого лица DIY

HAKRC F411 2 S 10A F4 Flytower 16x16 мм M2 Контроллер полета AIO OSD BEC 2 S 10A BL_S 4в1 ESC для RC Дрон квадкоптер с управлением с видом от первого лица DIY

Инструкции по эксплуатации (должны быть прочитаны)

Есть много интегрированных функций управления полетом, и компоненты очень плотные. При установке, пожалуйста, не используйте инструменты (например, плоскогубцы или рукава) для завинчивания гайки, которая легко царапает оборудование башни и вызывает ненужные потери. Правильный способ-затянуть гайку пальцами, а отвертка может быстро затянуть винт снизу. (Не забудьте быть слишком плотно, чтобы не повредить PCB)

Не устанавливайте пропеллер во время установки и ввода в эксплуатацию. Перед установкой пропеллера Проверьте направление рулевого управления и пропеллера. Не используйте неоригинальные алюминиевые или нейлоновые колонки, чтобы избежать повреждения контрольный прибор полета. Официальный стандарт является заказной нейлоновой колонной для летучей башни.

Перед включением питания, пожалуйста, проверьте правильность установки Между башнями (она должна быть установлена с контактами или кабелями), проверьте правильность положительных и отрицательные полюса сварки и проверьте, являются ли винты двигателя против статора двигателя, чтобы избежать короткого замыкания. Проверка электронных компонентов башни для пайки может привести к короткому замыканию. Если короткое замыкание происходит при установке пайки, покупатель несет полную ответственность.

Параметры:

Производитель: HAKRC

Наименование товара: F4 FC AIO OSD BEC & 10A BL_S 4в1 ESC Flytower

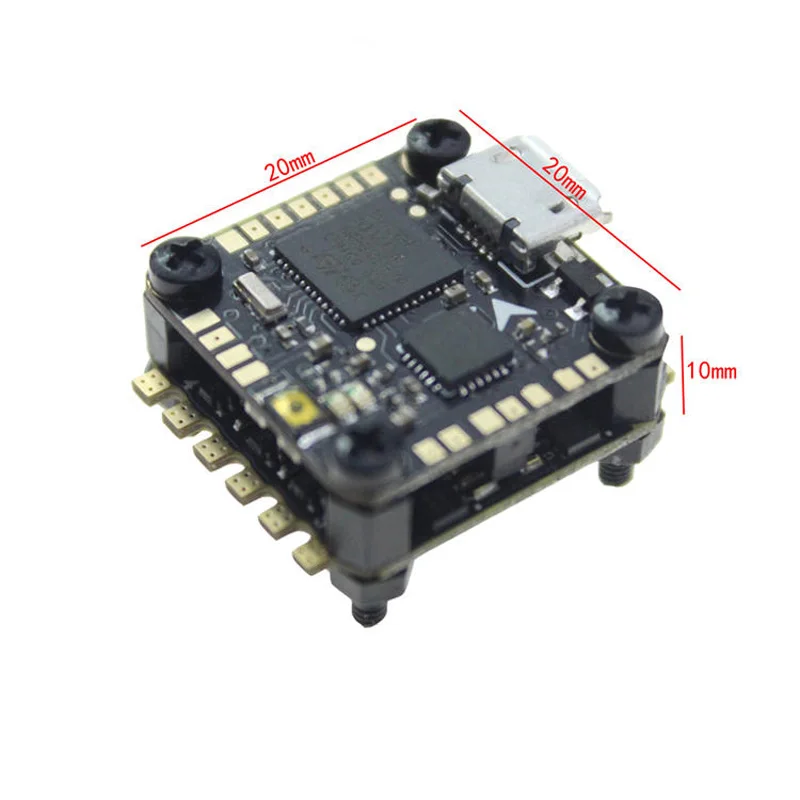

Размер: 20x20x10 мм

Монтажное отверстие: 16x16 мм, м2

Вес: 7 г

F4 Контроллер полета AIO OSD BEC

Процессор: STM32F411C

Гироскоп: MPU6000

Входное напряжение: 2 S Lipo

Интегрирован с LED_Strip, OSD

BEC: 5 V 0.5A

Встроенный фильтр LC

Поддержка прошивки BF (прошивка HAKRC F411)

Применение: для набора рамы менее 70 мм.

Приемника:

SBUS, IBUS приемник, набор RX1

Приемник PPM, не нужно выбирать порт UART.

2 S 10A BLheli_S 4in1 ESC

Con. • Сила тока: 10A

Пиковый ток: 14A (5s)

Входное напряжение: 1 S-2 S Lipo/HV-Lipo

Встроенное программное обеспечение: BLHeli_S GH__50_REV16_7

Поддержка Dshot150 Dshot300 Dshot600 Oneshot125 Multishot и ШИМ

Особенности:

Малый размер (внешний размер всего 20*20 мм), соединение между Управлением полетом и ESC принимает вверх и вниз вставку маркированного штыря, который можно установить быстро. Датчик: MPU6000 управление полетом стабильно

Посылка включает в себя:

1x F4 игровые джойстики

1x 2S10A 4in1 ESC

2x кабель

1x сумка винтов
